배관용 스테인레스 파이프
배관용 스테인레스 강관
(규격: KS D3576, JIS G3459, ASTM A312)
치수 Dimension(단위 Unit: mm)
호칭경
A : 8
B : 1/4
외경
KS(JIS) : 13.8
ASTM : 13.72
호칭두께 SCH
5S
KS(JIS) : 1.2
ASTM : -
10S
KS(JIS) : 1.65
ASTM : 1.65
20S
KS(JIS) : 2.0
40
KS(JIS) : 2.2
ASTM : 2.24
80
KS(JIS) : 3.0
ASTM : 3.02
A : 10
B : 3/8
KS(JIS) : 17.3
ASTM : 17.15
5S
KS(JIS) : 1.2
ASTM : -
10S
KS(JIS) : 1.65
ASTM : 1.65
20S
KS(JIS) : 2.0
40
KS(JIS) : 2.3
ASTM : 2.31
80
KS(JIS) : 3.2
ASTM : 3.20
A : 15
B : 1/2
KS(JIS) : 21.7
ASTM : 21.34
5S
KS(JIS) : 1.65
ASTM : 1.65
10S
KS(JIS) : 2.1
ASTM : 2.11
20S
KS(JIS) : 2.5
40
KS(JIS) : 2.8
ASTM : 2.77
80
KS(JIS) : 3.7
ASTM : 3.73
A : 20
B : 3/4
KS(JIS) : 27.2
ASTM : 26.67
5S
KS(JIS) : 1.65
ASTM : 1.65
10S
KS(JIS) : 2.1
ASTM : 2.11
20S
KS(JIS) : 2.5
40
KS(JIS) : 2.9
ASTM : 2.87
80
KS(JIS) : 3.9
ASTM : 3.91
A : 25
B : 1
KS(JIS) : 34.0
ASTM : 33.40
5S
KS(JIS) : 1.65
ASTM : 1.65
10S
KS(JIS) : 2.8
ASTM : 2.77
20S
KS(JIS) : 3.0
40
KS(JIS) : 3.4
ASTM : 3.38
80
KS(JIS) : 4.5
ASTM : 4.55
A : 32
B : 1¼
KS(JIS) : 42.7
ASTM : 42.16
5S
KS(JIS) : 1.65
ASTM : 1.65
10S
KS(JIS) : 2.8
ASTM : 2.77
20S
KS(JIS) : 3.0
40
KS(JIS) : 3.6
ASTM : 3.56
80
KS(JIS) : 4.9
ASTM : 4.85
A : 40
B : 1½
KS(JIS) : 48.6
ASTM : 48.26
5S
KS(JIS) : 1.65
ASTM : 1.65
10S
KS(JIS) : 2.8
ASTM : 2.77
20S
KS(JIS) : 3.0
40
KS(JIS) : 3.7
ASTM : 3.68
80
KS(JIS) : 5.1
ASTM : 5.08
A : 50
B : 2
KS(JIS) : 60.5
ASTM : 60.33
5S
KS(JIS) : 1.65
ASTM : 1.65
10S
KS(JIS) : 2.8
ASTM : 2.77
20S
KS(JIS) : 3.5
40
KS(JIS) : 3.9
ASTM : 3.91
80
KS(JIS) : 5.5
ASTM : 5.54
A : 65
B : 2½
KS(JIS) : 76.3
ASTM : 73.03
5S
KS(JIS) : 2.1
ASTM : 2.11
10S
KS(JIS) : 3.0
ASTM : 3.05
20S
KS(JIS) : 3.5
40
KS(JIS) : 5.2
ASTM : 5.16
80
KS(JIS) : -
ASTM : -
A : 80
B : 3
KS(JIS) : 89.1
ASTM : 88.90
5S
KS(JIS) : 2.1
ASTM : 2.11
10S
KS(JIS) : 3.0
ASTM : 3.05
20S
KS(JIS) : 4.0
40
KS(JIS) : 5.5
ASTM : 5.49
80
KS(JIS) : -
ASTM : -
A : 80
B : 3
KS(JIS) : 89.1
ASTM : 88.90
5S
KS(JIS) : 2.1
ASTM : 2.11
10S
KS(JIS) : 3.0
ASTM : 3.05
20S
KS(JIS) : 4.0
40
KS(JIS) : 5.5
ASTM : 5.49
80
KS(JIS) : -
ASTM : -
A : 90
B : 3½
KS(JIS) : 101.6
ASTM : 101.60
5S
KS(JIS) : 2.1
ASTM : 2.11
10S
KS(JIS) : 3.0
ASTM : 3.05
20S
KS(JIS) : 4.0
40
KS(JIS) : 5.7
ASTM : 5.74
80
KS(JIS) : -
ASTM : -
A : 100
B : 4
KS(JIS) : 114.3
ASTM : 114.30
5S
KS(JIS) : 2.1
ASTM : 2.11
10S
KS(JIS) : 3.0
ASTM : 3.05
20S
KS(JIS) : 4.0
40
KS(JIS) : 6.0
ASTM : 6.02
80
KS(JIS) : -
ASTM : -
A : 125
B : 5
KS(JIS) : 139.8
ASTM : 141.30
5S
KS(JIS) : 2.8
ASTM : 2.77
10S
KS(JIS) : 3.4
ASTM : 3.40
20S
KS(JIS) : 5.0
40
KS(JIS) : 6.6
ASTM : 6.55
80
KS(JIS) : -
ASTM : -
A : 150
B : 6
KS(JIS) : 165.2
ASTM : 168.28
5S
KS(JIS) : 2.8
ASTM : 2.77
10S
KS(JIS) : 3.4
ASTM : 3.40
20S
KS(JIS) : 5.0
40
KS(JIS) : 7.1
ASTM : 7.11
80
KS(JIS) : -
ASTM : -
A : 200
B : 8
KS(JIS) : 216.3
ASTM : 219.08
5S
KS(JIS) : 2.8
ASTM : 2.77
10S
KS(JIS) : 4.0
ASTM : 3.76
20S
KS(JIS) : 6.5
40
KS(JIS) : 8.2
ASTM : 8.18
80
KS(JIS) : -
ASTM : -
A : 250
B : 10
KS(JIS) : 267.4
ASTM : 273.05
5S
KS(JIS) : 3.4
ASTM : 3.40
10S
KS(JIS) : 4.0
ASTM : 4.19
20S
KS(JIS) : 6.5
40
KS(JIS) : -
ASTM : -
80
KS(JIS) : -
ASTM : -
A : 300
B : 12
KS(JIS) : 318.5
ASTM : 323.85
5S
KS(JIS) : 4.0
ASTM : 3.96
10S
KS(JIS) : 4.5
ASTM : 4.57
20S
KS(JIS) : 6.5
40
KS(JIS) : -
ASTM : -
80
KS(JIS) : -
ASTM : -
A : 350
B : 14
KS(JIS) : 355.6
ASTM : 355.6
5S
KS(JIS) : 4.0
ASTM : 3.96
10S
KS(JIS) : 5.0
ASTM : 4.78
20S
KS(JIS) : -
40
KS(JIS) : -
ASTM : -
80
KS(JIS) : -
ASTM : -
A : 400
B : 16
KS(JIS) : 406.4
ASTM : 406.4
5S
KS(JIS) : 4.5
ASTM : 4.19
10S
KS(JIS) : 5.0
ASTM : 4.78
20S
KS(JIS) : -
40
KS(JIS) : -
ASTM : -
80
KS(JIS) : -
ASTM : -
| 규격 Grades구분 Class | KS D3576(JIS G3459) | ASTM A312 | |||
|---|---|---|---|---|---|
| 공차 | 외경 | D < 30 | ± 0.3 | 10.29 ≦ D ≦ 48.26 | + 0.4 |
| - 0.8 | |||||
| 48.26 < D ≦ 114.3 | ± 0.8 | ||||
| D ≧ 30 | ± 1% | 114.3 < D ≦ 219.08 | + 1.6 | ||
| - 0.8 | |||||
| 219.08 < D ≦ 457.2 | + 2.4 | ||||
| - 0.8 | |||||
| 두께 | t < 2 | ± 0.2 | 모든치수 | - 12.5% | |
| t ≧ 2 | ± 10% | ||||
| 길이 | 지정 길이보다 길어야 한다. | 모든치수 | + 6 | ||
| 0 | |||||
| 직진도 | 실용상 곧아야 한다. | 실용상 곧아야 한다. | |||

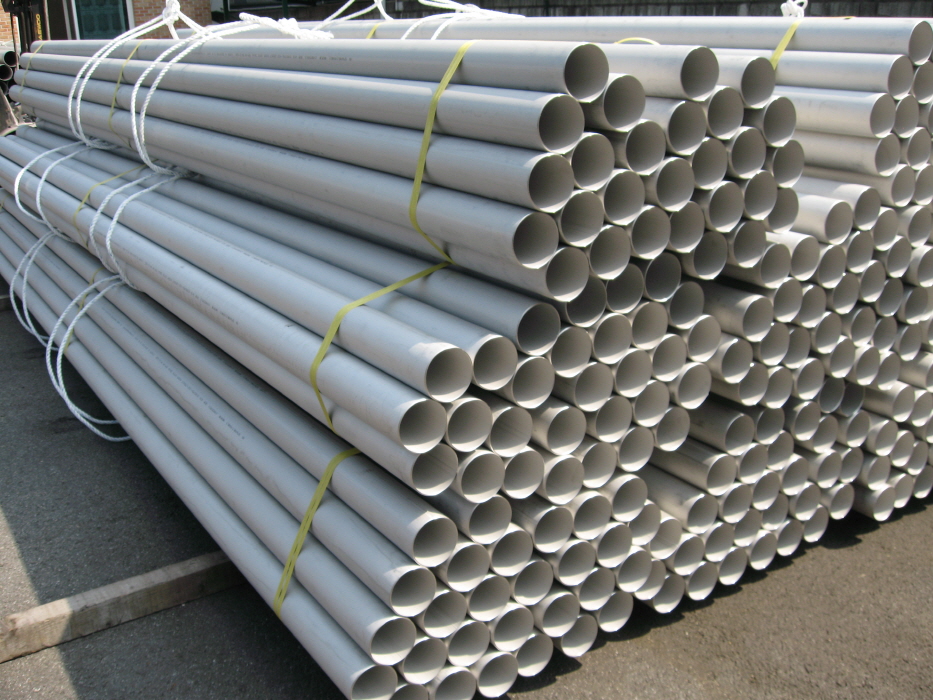

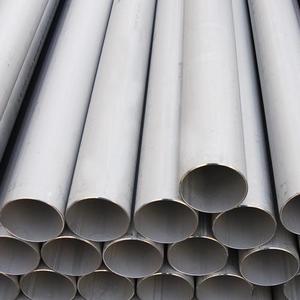

관련 이미지
